Egyedi hidrogén gáz-víz hűtő hőerőmű generátor nagyjavítás cseréjéhez
A hőerőművek turbógenerátorai a hőenergiát villamos energiává alakítják. A nagy kapacitású egységek hatalmas hőveszteséget termelnek az állórész tekercséből, a forgórész tekercséből és az állórész magjából. A generátor hűtőrendszere eltávolítja ezt a hőt, hogy a tekercsszigetelés biztonságos hőmérsékleti tartományon belül maradjon. A hőerőművekben széles körben alkalmazott főbb hűtési technológiák: hidrogénhűtés, hidrogén-víz-hidrogén hűtés, víz-hidrogén-víz hűtés. A VRCOOLER bordáscsöves hidrogénhűtőket és kiegészítő hőcserélőket szállít hőenergia-termelőkhöz, 1:1 arányban egyenértékű cserét kínálva a régi berendezések vagy műszaki rajzok alapján új építési és egységnagyjavítási projektekhez.
Fő hűtési típusok termikus turbógenerátorokhoz
Teljes hidrogénhűtés (H-H-H) A hidrogén hűti az állórész tekercsét, a forgórész tekercsét és az állórész magját. A forró hidrogén áthalad a hidrogénhűtőkön (gáz-víz bordás csöves hőcserélők). Alacsony szélveszteséggel, magas hűtési hatékonysággal rendelkezik. Széles körben használják közepes-nagy hőtermelő egységekhez.
Hidrogén-víz-hidrogén hűtés (H-W-H) Az állórész tekercselése belső ionmentesített vizes hűtést alkalmaz; A forgórész tekercsét és az állórész magját hidrogénnel hűtik. Kiegyensúlyozza a hűtési teljesítményt és a berendezés-befektetést, ami a 200-300 MW teljesítményű hőegységeknél megszokott.
Víz-hidrogén-víz hűtés (W-H-W) Mind az állórész, mind a forgórész üreges vezetékeit ionmentesített víz hűti; Az állórész mag hidrogénhűtést használ. Nagy kapacitású, 600MW-1000MW-os ultra-szuperkritikus hőenergia-generátorokhoz alkalmazható.
Zárt levegő-víz hűtés Főleg kis méretű hőgenerátorokhoz. Nem gazdaságos nagy MW-szintű egységeknél a gyenge hőátadási teljesítmény miatt.
Alapvető rendszerelemek (hidrogénhűtéses generátor referenciaként)

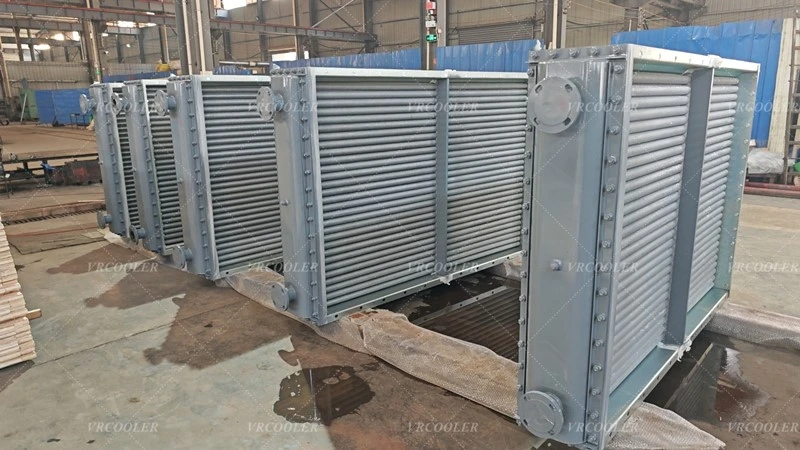

Hidrogénhűtő (bordáscsöves hőcserélő) Kulcsfontosságú hőcserélő eszköz. A hidrogén a bordás csöveken kívül áramlik; hűtővíz kering a csövek belsejében. Függőleges vagy vízszintes szerkezet, a generátor végházába szerelve. Szigorú hélium szivárgásteszt szükséges.
Gáztömör generátorház Fenntartja a pozitív hidrogénnyomást, megakadályozza a levegő bejutását és a hidrogén szivárgását.
Hidrogén keringető ventilátorok A generátor üregében kényszerített hidrogénkeringést hajtanak végre.
Tengelytömítés-olaj rendszer Megakadályozza a hidrogén szivárgását a forgó tengelyhézag révén, kritikus robbanásbiztos alkatrész.
Hidrogénkezelő segédrendszer Hidrogénszárító, CO₂-tisztító modul, gázmintavevő és tisztaság-ellenőrző egység, nyomásszabályozó szelepek, biztonsági nyomáscsökkentő eszközök.
Ionmentesített vizes hűtő alrendszer Belső vízhűtéses tekercstípushoz: hőcserélő, víztartály, ioncserélő, szűrő, vezetőképesség- és hőmérséklet-távadók.
Ellenőrző és riasztó műszerek Hidrogén tisztaság, harmatpont, nyomás, tekercs hőmérséklet, nyomáskülönbség érzékelők a reteszvédelemhez.
Kritikus tervezési és működési pontok
Hidrogéntömörség-biztonság A hidrogén-levegő keverék robbanásveszélyes. Cső-cső-lemez kiterjesztett hegesztési kötés; teljes hélium szivárgás ellenőrzés a gyártás során. Tartsa folyamatosan a pozitív hidrogénnyomást a burkolatban. Alkalmazzon közbenső CO₂-öblítést a hidrogéngáz feltöltése vagy kiürítése előtt.
Szigorú hidrogénoldali nyomásesés szabályozás A túlzott ellenállás csökkenti a hidrogén keringető áramlását, ami a forgórész és az állórész túlmelegedéséhez vezet.
Rezgéscsillapító szerkezet A turbógenerátor nagy sebességgel működik. Megerősített támaszték a csőköteghez, hogy elkerülje a cső kifáradásából eredő repedéseket és a vízszivárgást hosszú távú vibráció esetén.
Harmatpont és páralecsapódás megelőzés A hidrogén harmatpontjának szabályozása hidrogénszárítón keresztül; kerülje a páralecsapódást, amely károsítja a tekercsszigetelést.
Karbantarthatóság az erőmű nagyjavításához Vízparton hozzáférhető vegyszeres tisztításhoz; kivehető kötegszerkezet előnyben.
A hőgenerátorok hidrogénhűtésének fő előnyei
A hidrogén hővezető képessége körülbelül . 7-szer nagyobb, mint a levegő; sokkal kisebb szélveszteség javítja az egység általános hatékonyságát
A hidrogén száraz és nem korrozív, meghosszabbítja a szigetelés élettartamát
Valósítsa meg a kompakt szerkezetet a nagy kapacitású turbógenerátorokhoz
Gyakori kockázatok és ellenintézkedések
Hidrogénrobbanásveszély: folyamatos tisztaság online monitorozás, pozitív burkolatnyomás, szabványos öblítési eljárás.
Hűtőcső szivárgása: hélium szivárgásteszt a szállítás előtt; rendszeres ellenőrzés a leállási nagyjavítás során.
Harmatpont túllépés: tartsa a hidrogénszárítót megfelelően működőképes.
